产品简介

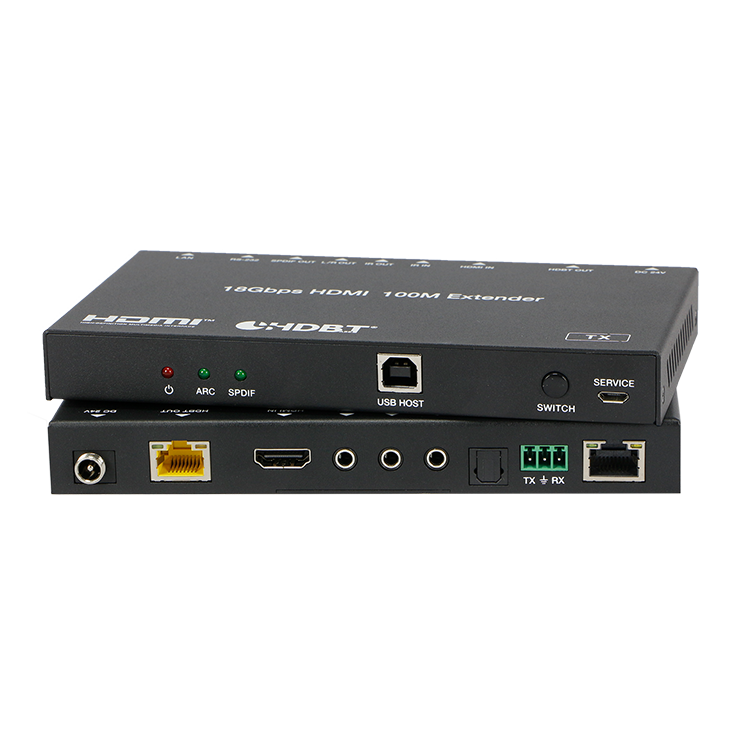

EB-B11ARNU-3T10 和 EB-B11RNU-3R10 是一对支持 HDMI2.0 4K 信号通过单根双绞线最远 90 米传输的延长器。
支持最高 HDMI2.0 4K@60Hz 4:4:4 信号 90 米传输， 1080P@60Hz信号 100 米传输。支持双向 IR、RS232、 100M 以太网、USB2.0 和 ARC 返回音频同步传输以及远程供电。支持HDR，HDR 10+，Dolby Vision、HLG 和 3D，ARC 返回音频可解嵌为 Toslink 数字光纤或模拟立体声输出，也可将 HDMI 内嵌音频解嵌输出。

产品特性

■ 支持 4K 信号 90 米传输，1080P 信号 100 米传输
■ 支持 HDMI2.0b，HDCP2.2/1.x 和 DVI1.0 标准
■ 支持视频格式达到 4K@60Hz 8bit RGB/YCbCr4:4:4, 4K@60Hz 12bit YCbCr4:2:0
■ 支持 HDR10+、Dolby Vision、和HLG和3D
■ 支持最高 7.1 通道内嵌音频数据，如 LPCM、Dolby TrueHD、DTS-HD、Master Audio、Dolby Atmos等，支持 ARC 返回音频
■ 支持 HDMI 内嵌音频或 ARC 返回音频解嵌为 Toslink 数字光纤或 3.5 模拟立体声输出

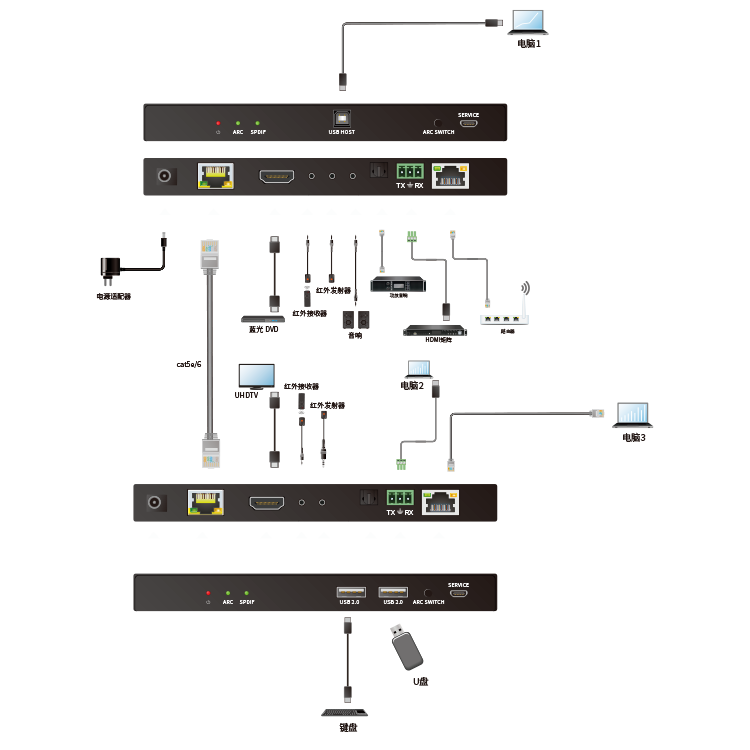

■ 支持极清视频、内嵌音频、双向IR、RS232、100M 以太网、USB2.0、ARC 音频同步传输
■ 所有端口有完善的 ESD 静电保护
■ 带锁扣的分体式电源或远程供电

HDMI2.0 双绞线发送器
可管理信号	HDMI、DVI、内嵌音频、HDCP2.2、HDCP1.x、USB2.0
数据带宽	TMDS每通道最高6Gbps
色彩空间	RGB，YCbCr 4:4:4/4:2:2/4:2:0
色深	8 bit(最高 4K@60Hz RGB/YCbCr 4:4:4)，10bit/12bit(最高4K@60Hz YCbCr 4:2:2/4:2:0)
支持分辨率	480i至4096x2160P@60Hz
传输距离(24AWG)	HDBaseT - 4K@60≥90米，1080P@60≥100米 HDMI - 4K@60≥5米，4K@30≥10米，1080P@60≥15米
多媒体接口	视频 - 输入 HDMI Type-A母座，输出无 HDBaseT – 输出 RJ45母座音频 – 输入无，输出 Toslink 光纤数字 + 3.5模拟立体声
控制接口	USB – MicroUSB母座(服务口),USB TypeB母座(USB2.0) RS232 – 3pin 凤凰座 IR – 输入 3.5插孔，输出 3.5插孔 LAN – RJ45母座
*外观尺寸(WDH)*	1639016mm
机柜安装	托盘放置
净重(裸机)	≈0.17kg
典型功耗	1 至 13W
散热方式	被动式无风扇
电源接口	DC 24V、1A（5.5*2.5MM带锁扣母座），分体式外置电源，AC100–240V，50/60Hz
ESD保护	±8kV (空气放电) , ±4kV (接触放电)
环境温度	存储 -20℃ 至 60℃( -4℉ 至 140℉)，工作 0℃ 至 40℃( 32℉ 至 104℉)
环境湿度	存储 20%至90% (无凝露)，工作 20%至90% (无凝露)
工作噪音	≤22DB
材质颜色	金属外壳，黑色
