MH-B44AW-1固化式矩阵 – 参数表

信号规模

- 4通道输入 (HDMI/AUDIO/IR)，4通道输出(HDMI/AUDIO/IR)，同步切换

视频类型

- HDMI1.3, DVI1.0

分辨率

- 输入：800x600, 1024x768, 1280x720, 1280x768, 1280x800, 1280x1024, 1360x768, 1400x1050, 1600x1200, 1920x1080, 1920x1200

- 输出：1024x768, 1280x720, 1280x1024, 1360x768, 1920x1080, 1920x1200

色彩空间

RGB, YCbCr 4:4:4/4:2:2/4:2:0

音频类型

- 输入：PCM2.0 数字内嵌音频或模拟立体声输入

- 输出：PCM2.0 数字内嵌音频、PCM2.0 光纤音频或模拟立体声输出

数据带宽

- TMDS 每通道最高 4.95Gbps

无缝切换

- 支持最高1920x1200@60Hz

多屏拼接

- 支持最大4屏任意拼接

扩展支持

- 4 x 4 红外控制信号路由

- HDCP 管理，EDID管理，音频加嵌，音频解嵌

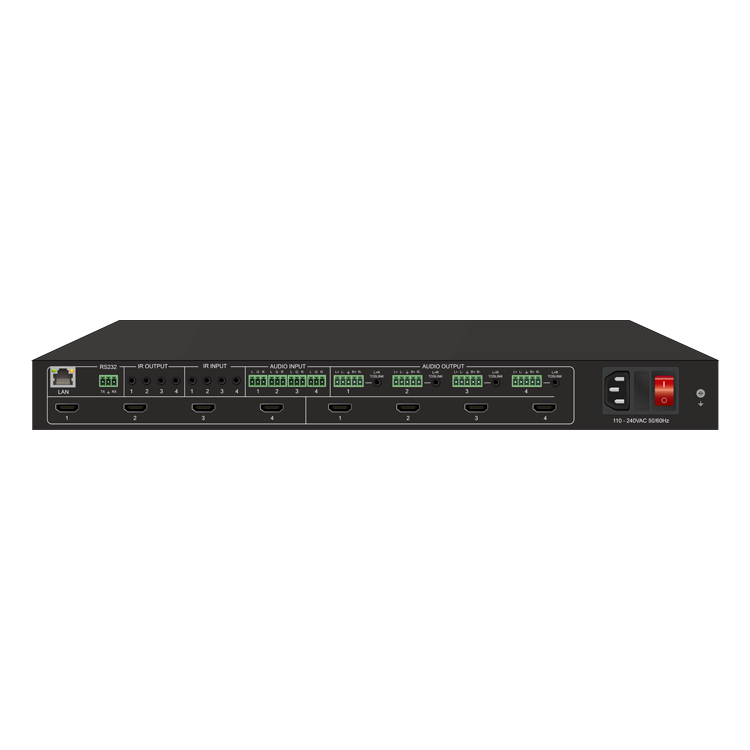

接口

- Panel：前面板按键x17 + LCD显示屏x1,  IR接收窗x1

- Video：HDMI Type-A 19Pin 母座x8

- Audio：3pin 凤凰端子x4, 5pin凤凰端子x4, 3.5 Toslink 光纤接口x4

- IR：3.5 插孔x8

- RS232：3pin凤凰头 x1，波特率 9600，无校验位，8 数据位，1停止位

- LAN：RJ45 x1，10/100Mbps  自适应，DHCP 或静态地址，默认 IP：192.168.0.247

功耗

- ≈50W

电源

- 内置电源, 单相三线 D 型接口, AC100–240V, 50/60Hz

散热方式

- 主动式风扇散热

外观尺寸

- 1RU，不带安装耳朵：430 x 220 x 44mm (宽x深x高)

机柜安装

- 支持，标配机架安装耳朵

工作噪音

- ≤36dB，1米处测得

净重

- ≈4kg

ESD保护

- ±8kV (空气放电) , ±4kV (接触放电)

环境温度

- 工作 0℃ 至 40℃( -32℉ 至 104℉)，存储 -20℃ 至 70℃( -4℉ 至 158℉)

环境湿度

- 20% 至 90% (无凝露)

材质颜色

- 金属外壳，黑色

符合标准

- GB/T 13837-2012，GB 17625.1-2012, GB 8898-2011，GB/T 9254-2008

符合认证

- CE、CF、RoHS
